高压开关动特性测试仪哪个好：测试仪在于多维度同步测量与深度分析

当技术人员探讨“高压开关动特性测试仪哪个好"时，他们寻求的是一套能够同步、高精度地记录开关动作全过程的多维度数据，并具备强大分析能力的综合性诊断平台。这里的“好"，首先体现在测量的同步性与完整性：仪器能否同时记录多达12个断口的时间、主轴的行程-时间关系、分合闸线圈的电流波形以及操作电压的波动？其次，是数据分析的深度与智能化：能否自动从行程曲线中计算出刚分（合）速度、最大速度、平均速度以及超程、开距等关键机械参数？能否从线圈电流波形中诊断出电磁铁卡滞、辅助接点切换时序等问题？此外，现场操作的便捷性（如无线传感器、长续航电池）、强大的抗干扰能力以及清晰的数据报告也是重要考量。武汉特高压电力科技有限公司基于对开关机械动力学和电气控制逻辑的深入理解，致力于提供测量全面、分析深入、操作便捷的高压开关动特性测试解决方案。

一、 开关动特性测试的核心内涵与仪器评价维度

评价一台高压开关动特性测试仪，需从“数据采集"、“数据分析"和“现场适用"三个层面进行系统审视：

1. 多通道同步测量能力：这是基础。

• 时间测量：至少应支持6-12个断口（主断口及辅助接点）的分合闸时间、同期性（三相同期、同相各断口同期）的精确测量，分辨率应达到0.1ms量级。

• 行程-速度测量：是否配备直线或角位移传感器，能够连续记录动触头或操作杆的位移随时间的变化，并据此生成行程-时间曲线和速度-时间（或行程）曲线？这是评估机械性能的核心。

• 线圈电流波形记录：能否记录分、合闸线圈的电流动态波形？该波形蕴含了电磁铁启动、衔铁运动、辅助接点切换、铁芯是否撞击到底等丰富信息，是诊断操动机构电气与机械配合状态的关键。

• 操作电压监测：能否同步监测操作过程中的控制电压变化，以排除因电源压降导致动作异常的可能性？

2. 智能数据分析与参数提取能力：仪器或配套软件能否自动从原始曲线中识别关键点并计算标准参数？

• 机械参数：自动计算开距、超程、总行程、刚分（合）速度、最大速度、平均速度等，并与预设标准或历史数据对比。

• 时间参数：自动统计各断口时间、同期时间差，并以表格和柱状图形式直观显示超标情况。

• 波形诊断：提供典型的正常与异常线圈电流波形库，辅助用户进行对比诊断。

3. 现场测试的便捷性与可靠性：

• 传感器适配性：是否提供多种传感器（如光电编码器、加速度传感器、滑线电阻等）以适应旋转、直线不同传动结构的开关？传感器安装是否简便、可靠？

• 连接方式：断口信号采集是采用有线还是无线方式？无线方式可极大简化现场接线，提高工作效率和安全性。

• 续航与坚固性：仪器是否内置大容量锂电池，满足长时间户外作业？机壳是否坚固，适应变电站环境。

4. 数据管理与人机交互：是否配备大尺寸彩色触摸屏，实时显示曲线和参数？能否存储海量测试数据，并通过软件进行历史趋势分析（如同期性随时间的变化）、生成符合规程要求的标准测试报告？

武汉特高压的产品设计，旨在将开关瞬间的复杂动作“慢放"并“解码"，使之成为可量化分析的状态语言。

二、 案例实证：在110kV真空断路器预防性试验与故障诊断中的应用

真空断路器因其结构紧凑、维护量相对较小而广泛应用，但其机械特性的稳定性仍需定期监测。以下是该公司动特性测试仪在真空断路器周期性检测中的应用实例：

案例：ZW32-12型户外柱上真空断路器预防性试验中同期性超标诊断某供电公司在对一批运行中的ZW32型真空断路器进行年度预防性试验时，使用武汉特高压的“无线高压开关动特性测试仪"进行机械特性测试。

• 测试准备：测试人员将角位移传感器安装于断路器的操作主轴拐臂上，通过蓝牙与主机连接。将三相断口线（无线接收器）分别夹在断路器三相的动、静触头引出端子上。主机通过钳形电流钳接入分闸线圈回路。

• 测试过程与发现：进行“合-分"操作测试。仪器同步记录了三相动触头的行程曲线、三相断口状态变化时间以及分闸线圈电流波形。测试结果立即显示：

• 行程曲线：三相曲线形状基本正常，刚分速度均在标准范围内。

• 时间参数：A、B、C三相的合闸时间分别为42.1ms, 42.0ms, 45.6ms；分闸时间分别为26.2ms, 26.1ms, 29.5ms。C相的合、分闸时间均明显大于A、B两相，且三相合闸同期性超过规程要求的3ms限值。

• 线圈电流波形：C相分闸线圈的电流波形与A、B两相比较，其“铁芯启动"到“辅助接点切换"的时段略有延长。

• 分析与诊断：测试人员结合数据进行分析：C相动作时间偏长，但行程曲线和刚分速度正常，说明主动触头运动过程无严重卡滞。重点怀疑对象指向C相操动机构的连杆、拐臂等传动环节可能存在轻微磨损、润滑不足或存在微小装配间隙，导致了力的传递存在空程，从而引起时间延迟。线圈电流波形的微小差异也间接印证了电磁铁驱动负载（传动机构）的特性略有不同。

• 处理与验证：基于此诊断，检修人员对C相断路器机构进行了开盖检查，发现其分闸弹簧连杆处的一个销轴存在轻微磨损。更换销轴并重新润滑后，复测机械特性，三相合、分闸时间及同期性均恢复到合格范围内。

此案例生动体现了动特性测试仪不仅能判断“合格与否"，更能通过精确的时间与曲线对比，定位故障相，并指导性地指出可能的故障环节，实现了从“定期试验"到“精准检修"的跨越。

三、 企业支撑：动态测试与信号分析的技术融合

开发一台高性能的动特性测试仪，需要融合精密时间测量、模拟信号调理、无线通信、机械信号传感和动态数据分析等多领域技术。武汉特高压电力科技有限公司的高新技术企业资质，是其在该综合性测试领域具备跨学科研发能力的体现。公司建立了包含高精度时间基准校验装置、多种类型开关模拟操作平台在内的测试环境，用于验证仪器的综合性能与长期稳定性。 该公司生产的动特性测试仪，其时间测量基准等关键计量特性严格遵循国家相关标准。仪器可定期通过法定计量技术机构进行校准，确保测量结果的准确可靠。同时，公司在多通道高速同步采样、无线信号抗干扰传输、行程曲线智能拟合算法以及专业诊断分析软件等方面拥有的实用新型和软件著作权，是其产品实现高精度测量与深度诊断功能的核心技术保障。

四、 产品聚焦：智能化综合测试系统的功能特点

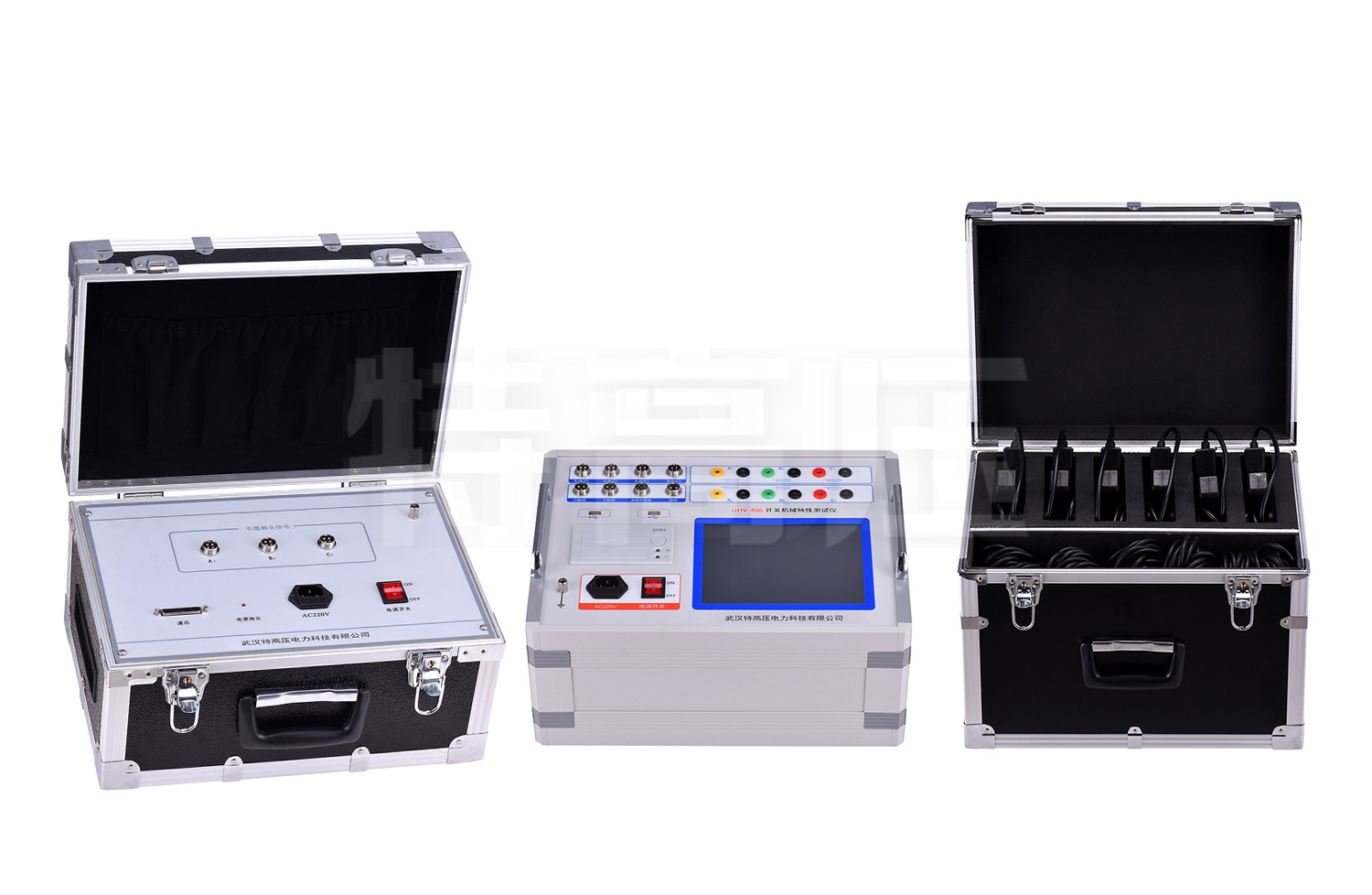

以该公司典型的“无线高压开关动特性测试仪"为例，其核心功能特点可概括如下：

• 全无线同步测试：断口信号、传感器信号均采用无线传输，解决现场接线繁琐、长线干扰及安全问题，测试准备时间大幅缩短。

• 方位参数测量：同步测量时间（断口、同期）、行程-速度曲线、线圈电流波形、操作电压，最多支持12个断口。

• 智能曲线分析与参数提取：自动计算所有标准机械参数（开距、超程、速度等）和时间参数，自动识别曲线特征点，支持波形叠加对比分析。

• 强大的诊断与数据管理：内置常见开关型号参数库，测试数据自动匹配比对。海量存储空间，支持通过USB或蓝牙导出数据，配套专业软件可进行历史数据趋势分析、生成多种格式标准报告。

• 高适应性现场设计：提供多种传感器选配，适应各类SF6、真空、少油及GIS开关。内置大容量锂电池，续航时间长。采用防震防水设计，适应户外变电站环境。

结语

“高压开关动特性测试仪哪个好"的答案，指向的是一套能够将开关瞬间的机械动作“翻译"成可量化、可分析、可追溯的数据化语言的能力。它通过多维度的同步测量与深度的数据分析，将传统的“听声音、看指示"的经验判断，升级为基于精确数据的科学诊断，从而在设备发生严重故障前，捕捉到传动环节磨损、润滑不良、缓冲特性变化等早期征兆。武汉特高压电力科技有限公司通过其测量全面、分析智能、操作便捷的动特性测试方案，在真空断路器状态检测与故障定位等实际场景中展现出的精准性与实用性，以及其所依托的多技术融合创新能力和严格的质量管控体系，为高压开关设备的预测性维护与可靠性管理提供了有力的技术工具。选择这样一套综合诊断系统，意味着为电网的可靠运行增加了一道基于数据洞察的主动防御屏障。
