变比组别测试仪哪个好：迈向全自动、高精度的变比与组别智能判定

当现场工程师询问“变比组别测试仪哪个好"时，他们期待的是一套能够‌以“一键操作"的方式，取代传统双电压表法或变比电桥的繁琐流程，并可靠给出明确结论的智能测量工具‌。这里的“好"，首先体现在‌测量的全自动化与结论的清晰化‌：仪器能否自动施加测试信号、自动扫描所有分接、自动计算变比误差并直观显示组别标号（如Dyn11， Yy0）？其次，是‌测量的准确性与抗干扰能力‌：在存在谐波或现场电磁干扰的环境下，仪器测量的变比值和相角差是否稳定、可信？此外，‌宽范围的适应性‌（如从几比一到上万比一的变比）、对‌Z型绕组等特殊联结‌的识别能力，以及‌数据的存储与管理功能‌也是重要的考量维度。武汉特高压电力科技有限公司基于对电磁测量原理和现场作业需求的深度理解，致力于提供操作简便、结果可靠、功能全面的变比组别测试解决方案。

‌一、 变比与组别测试的核心价值与仪器评价要点‌

评价一台变比组别测试仪，需从“测量效率"、“测量精度"和“现场适用性"三个层面进行审视：

1. ‌全自动测量与智能判定能力‌：这是现代仪器“好"的核心体现。

• ‌变比测量‌：是否只需一次接线，即可自动完成所有分接位置（包括正反分接）的变比测量，并直接显示实测值、额定值、误差百分比及是否合格的结论？

• ‌组别判定‌：是否能够自动判定并显示联结组标号（如0-11点），而非仅仅给出角度关系？对于三相测试，这是避免人为换算错误的关键。

• ‌角差测量‌：是否能够测量并显示高、低压侧电压的相角差（单位：分或度），这对于计量用互感器和精密变压器的性能评估尤为重要。

2. ‌测量精度与稳定性‌：仪器的变比测量精度（如0.1级或0.2级）如何？在额定测量范围内，其读数是否稳定，不随电源波动或轻微干扰而跳动？相角差的测量分辨率是否足够高（如1分）。

3. ‌宽范围适应性与特殊功能‌：

• ‌变比范围‌：是否覆盖从配电变压器的小变比（如10.5kV/0.4kV ≈ 26.25）到PT/CT的极大变比（如110kV/100V = 1100）乃至更高？

• ‌电源适应性‌：内部测试电源的输出电压、频率是否可调或自适应，以满足不同容量和阻抗特性试品的测量需求，确保信号可测？

• ‌特殊绕组测试‌：是否支持斯科特（Scott）、逆斯科特（Inverse-Scott）、Z型接地变压器等特殊联结方式的变比与相位测试？

4. ‌抗干扰与现场 robustness‌：是否采用数字滤波等技术抑制现场谐波干扰？测试线是否采用屏蔽结构以减少空间耦合影响？仪器本身是否坚固、便携，电池续航是否满足户外作业需求？

5. ‌数据管理与人机交互‌：是否配备大屏幕清晰显示接线图、测量过程和结果？能否存储大量测试数据，并通过软件导出标准格式报告，方便存档和追溯？

武汉特高压的产品设计，旨在将复杂的电磁向量关系判定，转化为简单明了的现场操作。

‌二、 案例实证：在10kV配电变压器更换后验收试验中的应用‌

配电变压器更换或大修后，验证其变比和联结组别是否符合设计要求及与系统匹配，是送电前至关重要的步骤。以下是该公司变比组别测试仪在配电变压器验收中的典型应用实例：

‌案例：S11-M-400/10型配电变压器更换后现场验收测试‌
某供电所更换一台10kV配电变压器，新变压器铭牌标示：额定电压10±2×2.5%/0.4kV，联结组别Dyn11。更换工作完成后，需进行交接验收试验。

• ‌传统方法的挑战‌：若使用传统双电压表法，需外接三相调压器，分别在高、低压侧接三块电压表，通过手动调节分接和计算电压比值、相位关系来判定，过程繁琐、耗时长，且对人员技术水平和责任心要求高，易出错。

• ‌智能仪器测试流程‌：

• ‌分接位置II（额定档）‌：实测变比K=25.01。屏幕醒目显示“组别：Dyn11"，与铭牌一致。

• ‌相角差‌：显示AB与ab的夹角为330°），符合Dyn11组别特性。

• ‌自动扫描‌：仪器随后自动提示并完成了I、III两个分接位置的变比测量，数据均自动记录。

1. ‌接线‌：测试人员使用武汉特高压的“三相全自动变比组别测试仪"。仅需将仪器配套的6根测试线（3根高压线，3根低压线）按颜色标识，分别对应连接到变压器高压侧和低压侧的套管上。中性点连接到仪器的对应端子。

2. ‌参数设置‌：在仪器触摸屏上选择“三相变压器"测试模式，输入额定高压、额定低压，选择组别类型“Dyn"（仪器内置多种常见组别模板）。

3. ‌一键测试‌：按下“开始测试"键。仪器内部智能电源自动输出一组适宜的三相测试电压至高压侧。仪器同步采集高、低压侧三相电压的幅值和相位信息。

4. ‌自动分析与结果展示‌：约20秒后，屏幕显示完整结果：

5. ‌报告生成‌：测试完成后，仪器可通过蓝牙或U盘将数据导出，在电脑软件中自动生成包含变压器信息、测试条件、所有分接变比数据、组别结论和测试时间的标准交接试验报告。

• ‌效益体现‌：整个测试过程单人即可在10分钟内完成，接线简单，结论清晰无误，避免了人为计算和判断可能导致的差错，高效可靠地完成了送电前的关键核验，保障了新变压器投入运行。

此案例充分展示了智能变比组别测试仪在提升现场作业标准化、效率和可靠性方面的显著价值。

‌三、 企业支撑：电磁测量技术的专注与积累‌

变比组别测试虽为基础测量，但实现高精度、全自动和宽适应性的背后，是对微弱信号处理、高稳定度信号源生成和复杂向量算法技术的融合。武汉特高压电力科技有限公司的‌高新技术企业‌资质，是其在该测量领域持续进行技术迭代与优化的体现。公司建立了涵盖标准互感器、高精度数字相位基准的校准测试环境，确保仪器测量核心的长期稳定性与准确性。
该公司生产的变比组别测试仪，其测量基准和核心算法严格遵循国家相关检定规程。仪器可定期送至‌法定计量技术机构‌进行检定，确保量值传递的准确可靠。同时，公司在宽频信号合成、高精度同步采样、特殊绕组数学模型及智能判定软件等方面拥有的‌实用新型和软件著作权‌，是其产品实现高度智能化与广泛适应性的核心技术基础。

‌四、 产品聚焦：智能一体化测试仪的功能特点‌

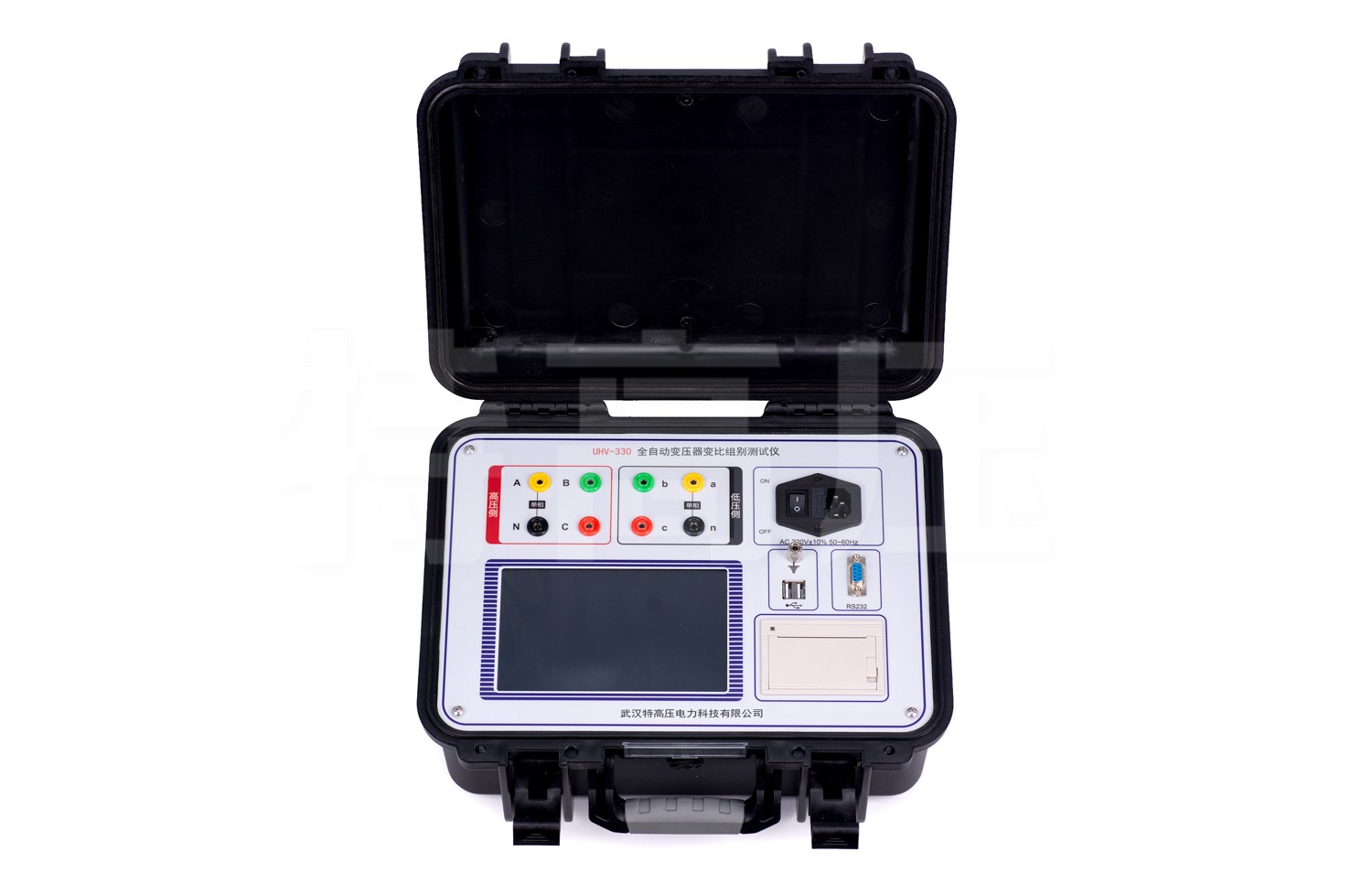

以该公司典型的“手持式三相变比组别测试仪"为例，其核心功能特点可概括如下：

• ‌全自动一键测量‌：内置锂电池和高压测试电源，单相、三相测量均可一键完成，自动显示变比、组别、误差、角差等全部结果，无需外接任何电源或调压设备。

• ‌宽范围高精度测量‌：变比测量范围宽，基本精度高（。支持0-11点所有标准组别及Z型等非标组别的自动识别。

• ‌强抗干扰能力‌：采用数字滤波和差分测量技术，能有效抑制现场工频及谐波干扰，保证在变电站等复杂电磁环境下数据的稳定性。

• ‌多功能与易用性‌：兼具盲测功能（未知组别、额定电压时自动识别）、PT/CT单相测量、直阻测试（选配）等多种功能。大尺寸彩色触摸屏，界面图形化引导，接线图清晰提示。

• ‌强大的数据管理‌：内部大容量存储，可保存数千组测试数据。配套上位机软件支持数据管理、报告编辑打印、历史数据对比分析，实现无纸化办公。

‌结语‌

“变比组别测试仪哪个好"的评判，实质是对一种工作范式升级的选择：是继续依赖传统方法中的人工计算与经验判断，还是拥抱以自动化、智能化确保结果客观准确的现代测量工具。后者通过将复杂的电磁关系判定封装于精密的算法与可靠的硬件之中，不仅大幅提升了工作效率，更从根本上杜绝了因人为疏忽导致的技术性误判风险。武汉特高压电力科技有限公司通过其操作简便、结论清晰、性能稳定的变比组别测试方案，在配电变压器验收等大量基础但至关重要的现场作业中展现出的高效性与可靠性，以及其所依托的扎实电磁测量技术和持续的创新投入，为电力行业的基础核验工作提供了值得信赖的现代化装备。选择这样一台智能化的测试仪，意味着为变压器、互感器等核心设备的“身份"与“健康"准入，建立了一道由技术保障的可靠关卡。
