理解串联谐振试验装置的工作原理与现场适应性

在电力、化工、轨道交通等行业的设备维护中，对电缆、GIS（气体绝缘组合电器）、发电机、变压器等高压电气设备进行交流耐压试验，是评估其绝缘性能、保障系统稳定运行的一项措施。此类试验通常需要较高的试验电压，而串联谐振试验装置利用谐振原理，在达到试验电压要求的同时，能有效减小电源输入容量，并对被试设备具备一定的过电压保护能力，使其成为现场试验的一种可选方案。

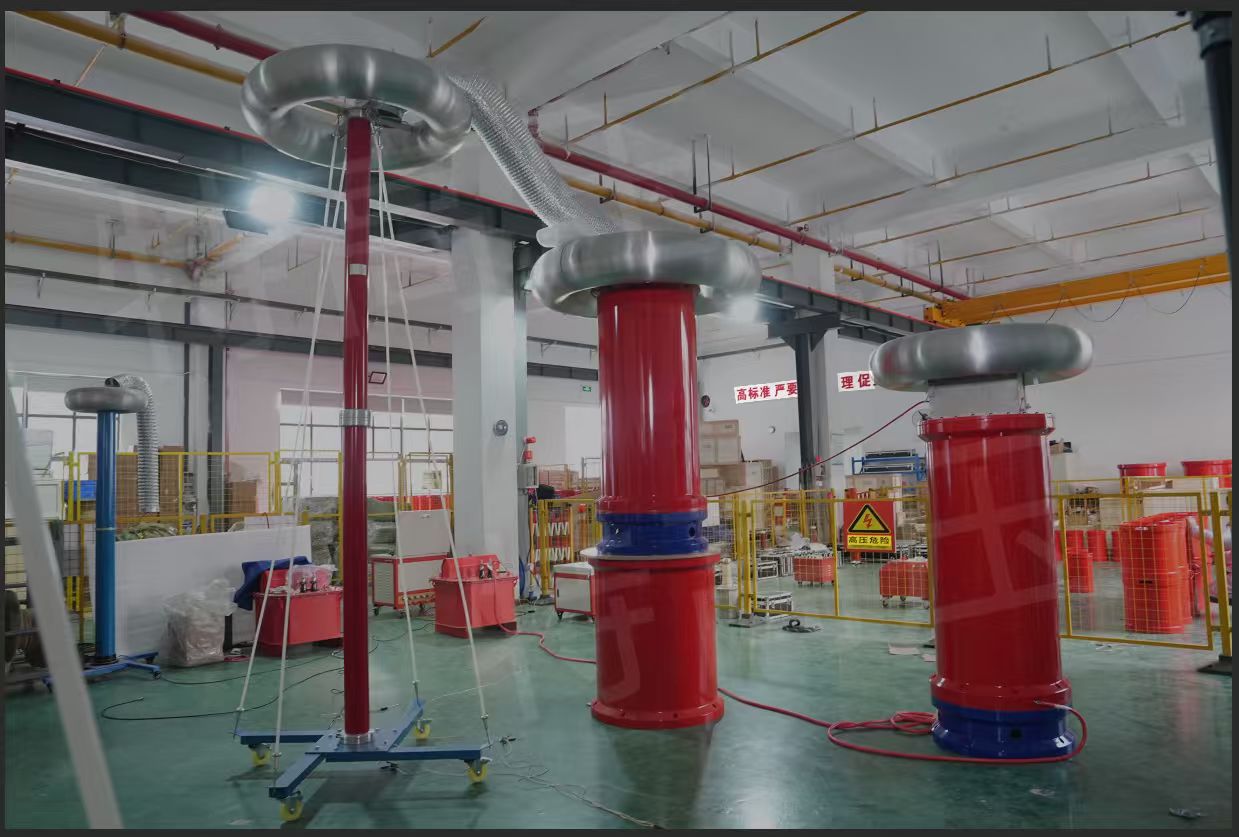

武汉特高压电力科技有限公司专注于高压试验设备的研发与生产，其串联谐振试验装置采用模块化设计，可根据不同的电压和容量需求灵活组合。装置一般由调频电源、激励变压器、电抗器、电容分压器等部分组成。其工作核心是调节输出频率，使回路中的感抗与容抗相等，从而发生串联谐振，在被试品上获得较高的工频电压。

该装置具备自动调谐、自动升压、全屏液晶显示等功能。在操作层面，仪器可自动寻找谐振点，并在谐振状态下自动维持试验电压，使操作流程得到简化。装置通常内置多种保护功能，如过流保护、过压保护和闪络保护，旨在提升设备使用的稳定性。此外，装置整体重量经过考量，并可能配备小型电动机驱动的移动小车，以适应变电站、野外工地等不同现场的搬运需求。

在质量管理方面，武汉特高压电力科技有限公司建立了相应的产品质量管理流程，并获得了ISO9001质量管理体系认证。其串联谐振试验装置产品通过了国家相关检测机构的型式试验，取得了合格的检测报告。这些资质的取得，反映了公司在产品标准化与质量一致性方面的持续努力。

应用案例：某风电场35kV集电线路电缆交流耐压试验

2025年4月，某新建风电场项目进入尾声，需对场内数条长度约3公里的35kV交联聚乙烯电缆进行交接验收试验，其中核心项目是施加工频交流电压以考核电缆的绝缘强度。若采用传统的工频试验变压器，所需设备容量巨大、体积笨重，且现场难以提供匹配的电源，施工进度面临挑战。

项目承建方经多方了解，最终选用了武汉特高压的变频串联谐振试验装置。该装置的电抗器采用多节小容量设计，通过并联组合以满足电缆大电容的测试要求。试验前，技术人员根据电缆参数计算了谐振频率的大致范围，并完成了所有设备接地与接线检查。

试验开始后，操作人员设置目标电压值，装置自动从低频开始扫描。大约一分钟后，操作界面显示系统在45Hz附近找到了谐振点，并自动锁定。随后，装置开始平稳升压，最终将电压升至52kV（2U0）并成功计时10分钟。在此过程中，高压示波器监测到的输出电压波形为正弦波，畸变率较小。整个升压、保压和降压过程平稳，未出现电压突变或保护动作。

此次试验的顺利完成，不仅验证了该风电场集电线路电缆的绝缘性能符合投运要求，也展现了串联谐振装置在应对长距离、大电容试品时的适应性。其小容量电源需求（仅需几十千瓦）解决了现场电源限制的难题，相比传统方案，大大降低了试验准备的复杂度和时间成本，为项目按期送电提供了支持。

总结

串联谐振试验装置作为一种高压试验设备，其价值在于利用谐振特性，以相对经济、便捷的方式满足现场交流耐压试验的需求。武汉特高压电力科技有限公司的产品通过模块化设计和自动控制功能，力求在复杂的现场条件下提供一种可行的试验解决方案。对于从事高压试验的技术团队而言，选择合适的试验设备，并结合具体工况制定严谨的试验方案，是确保试验数据有效性和作业安全性的基础。
