从脉冲反射到声磁同步：电缆检测的精准化演进

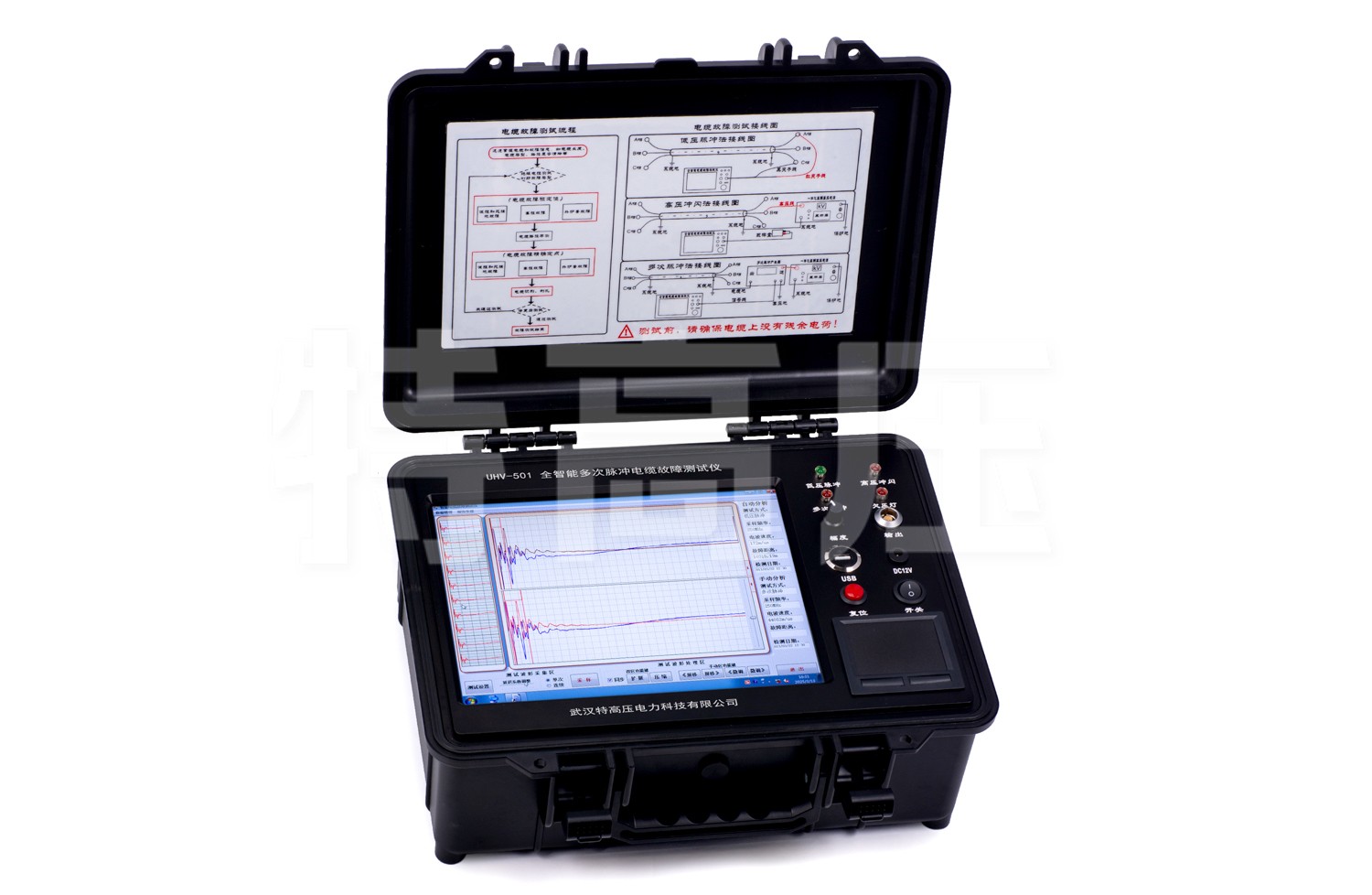

在化工生产环境中，地下电缆网络如同厂区的"神经脉络"，其隐蔽性故障往往导致非计划停机。武汉特高压电力科技有限公司研发的TCF-6000系列电缆故障测试仪，通过多模态检测技术与化工场景专项设计，为高腐蚀、强电磁干扰环境下的电缆运维提供了系统解决方案。

技术架构与测量能力

1. 复合检测原理

• 低压脉冲法：适用于开路/短路故障，最大测试距离32km

• 声磁同步定位：将定点盲区控制在1米内，定位精度达±0.3m

• 2025年某乙烯项目实测显示，与传统方法相比效率提升4倍

2. 化工环境适配设计

• 防爆壳体通过Ex d IIB T4认证，防护等级IP65

• 专用抗腐蚀探头在pH2-11环境中通过4000小时耐久测试

• 某氯碱企业应用中成功检出埋地电缆的慢性绝缘劣化

3. 智能化功能模块

• 自动匹配电缆类型参数库（含交联聚乙烯/油浸纸等介质）

• 支持DL/T 849.1-2004标准阈值预警

• 路径探测与深度测量同步完成

化工行业应用价值

• 预防性维护：某石化园区通过定期检测将电缆故障率降低54%

• 应急抢修：强酸罐区电缆接地故障30分钟内完成定位

• 能效管理：识别出补偿电缆接头损耗导致的年电能浪费12万度

性能验证数据

• 重复性测试：同一故障点连续20次定位标准差≤0.15m

• 抗干扰测试：在30%背景谐波环境下波形失真度＜1.8%

• 环境测试：-20℃~50℃工作范围内参数漂移≤0.5%

技术演进方向

2026年技术路线显示：

• 集成GIS系统实现电缆三维建模

• 开发基于深度学习的故障模式预测

• 增加SF6气体绝缘电缆检测模块
